1、前言
醫院層流手術室配套中心供應室(central supply service department，CSSD)又稱消毒供應中心，承擔著醫院消毒滅菌工作，是向全院提供各種無菌器材、敷料和其它無菌物品的科室。目前我國一些大型醫院中心供應室的建設已接近發達國家水平，為滿足臨床各科室需要上起到了充分的保障作用。還有相當醫院存在著不同問題，這種狀況不僅與醫療發展的水平極不協調，而且會影響中心供應室的工作質量，增大院內感染幾率，甚至?xí)?dǎo)致醫院成為向社會傳播的污染源。中心供應室室內有效的環境控制是保證中心供應室工作質量的首要條件，而先進的污染控制思路與合理的建筑布局正是實現這種環境控制的可靠途徑之一。只有將中心供應室作為一個“綜合保障體系”，對它進行整體控制，并將建筑工程技術與生物潔凈技術有效的結合起來，才能實現以較少的投入、較簡便的操作，獲得更佳的控制效果。其中合理的平面布局與流程將提高污染控制的有效性、降低通風空調要求、簡化運行與管理。
2、中心供應室的布局特點
2.1中心供應室基本功能分析
中心供應室基本功能是由收件、清洗和消毒：分類檢查和打包；滅菌處理和無菌儲存；發放供應四個主要環節來體現的。
（1）收件、清洗和消毒：在醫療過程中使用過的物品，除消耗品和一次性物品外，凡需重復使用的物品均送到供應室處理后重新使用。
（2）分類檢查和打包：經過清洗消毒的物品，在這個環節中分類、檢查、制作或整理，包扎好器械包，敷料包，準備滅菌。
（3）滅菌處理：通過滅菌設備將物品上的所有微生物全部殺滅或清除，達到無菌程度。
（4）無菌儲存、發放供應：已滅菌的器械包、敷料包等物品，分類儲存、保管、存放在無菌間，進而發放供應到各醫療科室。

2.2供應室的平面布局基本要求
2.2.1區域劃分
衛生部頒布的《醫院消毒供應室驗收標準》中明確要求：為免除消毒滅菌器材的污染，中心供應室應分為污染區、清潔區、無菌區，路線采取強制通過的方式，不準逆行。而即將頒布的《綜合醫院建筑設計規范》消毒供應（中心）室部分明確指出設置三區制：污染區、清潔區、無菌，并應按單向流程布置。工作人員輔助用房，自成一區，與操作區域分開設計。工作人員活動區雖然不是生產用房，但對中心供應室的交叉污染控制、防止工作人員受到致病微生物侵害等方面有著重要作用。
2.2.2布局基本要求
應由污到清潔的流水作業方式，相互不能交叉，做到：工作間與生活間分開，回收物品與處理后的清潔物品分開，初洗與精洗分開，未滅菌物品與已滅菌物品分開，回收污物與領取無菌物品，應有兩個通道；位置合理，充分節約占地面積；各區面積分配適當，既能滿足目前醫院的需要，又有一定的發展空間。
2.2.3區域屏障設置
中心供應室既是污染物品的集中地，同時又是無菌物品的生產、儲存和發送部門，防止流程中的污染擴散是首要問題。采用區域屏障設置，使得各區相對獨立，可有效防止交叉感染和污染擴散。
（1）以通道式設備作為區域之間的隔離屏障。在污染區和清潔區之間，由雙扉清洗消毒機、傳遞窗、人員進出過渡間及必要的墻面形成第一道屏障，不同區域的工作人員在完全隔離的房間處理污染物品及消毒物品，使交叉感染的可能性降為最?。辉谇鍧崊^(qū)和無菌區之間，由通道式全自動滅菌器、人員進出過渡間及必要的墻面形成第二道屏障，工作人員完全隔離，一組在清潔區工作，一組在無菌區工作，再將無菌區的氣壓維持在微正壓，即可形成一個較好的無菌儲藏區：在無菌區與無菌發放通道之間，由帶紫外線燈管的雙門互鎖隔離式傳遞窗形成第三道屏障，可有效的阻止在無菌物品發放過程中外界對無菌區造成的污染。三道屏障的建立，使污染區、清潔區、無菌區的劃分簡潔清楚。
（2）建立獨立的工作區域、房間作為屏障。在操作區和工作人員活動區，分開設立隔離屏障。如：建立清潔區獨立的敷料包裝間，以控制棉纖維的污染；建立獨立的清洗車間；建立獨立的工作人員活動區等。
（3）設置傳遞窗。通過傳遞窗進行物品運送，是限制人員遞送物品的屏障方法。
（4）設立緩沖間。出入污染區、無菌區應具備衛生通過條件，應設置緩沖間。工作人員進入不同區域時，必須通過緩沖間，使緩沖間起到隔離污染的屏障作用，以達到控制醫院感染發生的目的。建立起的區域屏障，可以更嚴格地劃分出各個功能區域，從而使不同區域的工作人員工作專業化，同時達到四個分開的管理要求，即人員、物品、設備、區域分開，從而有效地控制交叉污染的發生。
3、平面布局形式及其評價
平面布局是污染控制思路的體現，不同的控制思路，強調的控制重點不同，使得人、物流線和潔、污流線布置也不同。常用的供應室平面布局各式各樣，本文根據走廊形式和物品收發流線方式等兩種方式將中心供應室的平面布局劃分出幾種形式，并從污染控制的思路出發進行評價。
3.1走廊形式及其評價
走廊作為人、物的通道，是最易發生交叉污染的區域，所以走廊是控制和管理的主要對象。中心供應室內部走廊形式可分為單走廊型、雙走廊型。

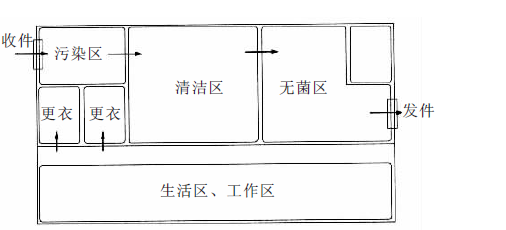

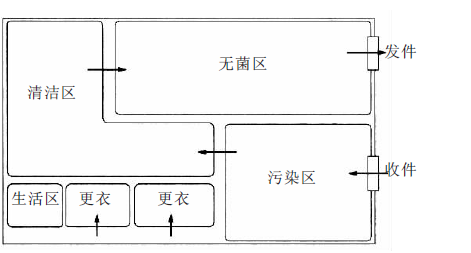

（1）單走廊型———強調的是人、物流線的簡便和短捷
單走廊型布局能有效利用空間，房間只設一個出入口，大大減小了所需通道的面積，使得房間可用面積變大。而且該型式布局簡潔、流線明確，符合工作人員的行走習慣。單走廊型由于布局簡潔、流線明確，醫護人員樂于接受。新型的中心供應室為了解決潔污分流的問題，將供應室分為三區，集中布置在一起，外圍布置走廊，人員及物品均由外圍走廊進出。該方式最大的優點是能夠有效利用面積，在空間緊缺的醫院大多采用該種形式。

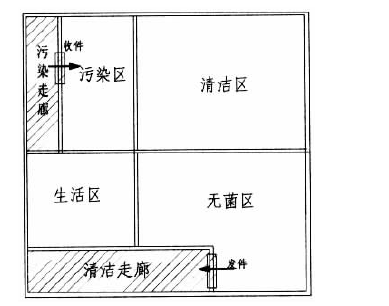

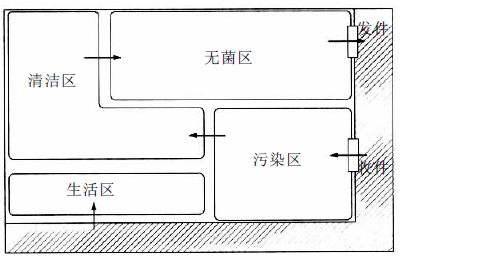

（2）雙走廊型———強調的是污染物品和無菌物品行走通道的分離
有條件的醫院往往樂于采用雙走廊型式，該布局能較好的實現控制污染。其設計思想按照工廠流水線將各個工序按工作順序組合成三個獨立區域，物品通過三區屏障雙扉自動清洗消毒機、雙扉滅菌柜和傳遞窗跨區順向流動，實現了污物向無菌物品轉化的單向流程，有效避免了交叉感染的機會，同時通過合理的空調系統使無菌區壓力較其它兩區高，確保了良好的無菌儲存區域。綜合醫院也可將中心供應室布局與手術部布局相配合，設置清潔走廊和污物走廊，手術部等回收的污物經由污物走廊（污梯）進入中心供應室的污染走廊繼而進入到收件室，人員及送入手術室的無菌物品經由清潔走廊（潔梯）出入。此類型的平面布局形式，實現了潔、污分流，對污染控制最有利。但該方式占用空間較大，且需針對中心供應室專門設置污梯、潔梯，投資較大。

3.2物品收發流線方式及其評價
中心供應室根據物品收發流線方式可分為直線型和環路型。
3.2.1直線型
直線型布置中收件室與發件室各置一端，送污物與領潔物相隔較遠。三作業區由區域屏障分為各自獨立的空間。污染區和清潔區之間的物品傳送是通過傳遞窗或雙扉清洗消毒柜來完成的，經過滅菌的物品由雙扉滅菌器的另一側門直接進入無菌物品儲存室，避免三區之間人員的交叉流動。生活區和辦公室設在一側，通過走廊同各作業區相連，物品出入口和通道與人員出入口和通道是各自獨立，互不干擾的，這就有效的減少了人與物品之間的感染。其突出特點是送物和領物的專用推車必須分設，從而增加了人員及推車配置。

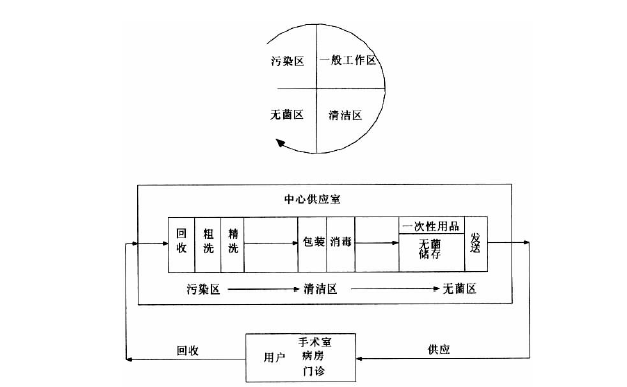

3.2.2環路型
環路型布置中收件室與發件室同置一側，醫務人員送、領物品很方便。送物推車經推車清洗器清洗、干燥后，進入發件室，直接領物，進而發送，即送、領物品的推車只需一輛，減少了人員和推車配置，該型式布局簡單，常與單、雙走廊型配合規劃。其缺陷在于回收與發送車為同一輛推車，雖然污物車經過清洗消毒才能載物發送，但存在交叉污染的可能性。

4、中心供應室的流線分析
中心供應室是全院的供應收發中心，既是全院污染物品的收集地，又是醫院無菌物品的制造工廠，故發生在中心供應室的人流、物流相對較復雜。而合理的人流、物流設計是防止院內交叉感染發生的關鍵因素之一。在對若干中心供應室調研并分析的基礎上，本文總結歸納出合理的中心供應室人流、物流流線，以供中心供應室的設計人員參考。
4.1組織人、物流線的原則
（1）人流、物流分開，各有獨自的流動路線。
（2）物品輸送路線應為強制單向通行方式，不準逆行。污、潔、無菌物品的流動路線不應有交叉。
（3）各作業區域內工作人員的活動范圍相對封閉，避免各區人員相互之間的交叉流動。
4.2人員流線分析
中心供應室在消毒滅菌工作中，人員是造成污染傳播的主要因素，同時也存在被感染的危險。在工作中，人員并不是完全固定在一個專門的區域中活動。因此，在流線設計中需要對不同區域工作的人員活動范圍限制和界定，以便控制人員流動造成的污染擴散。常見的三區工作人員流線如下：
（1）污染區工作人員流線：

（2）工作人員流線：

（3）無菌區工作人員流線：

4.3物流流線分析
中心供應室是醫院的物流中心。各類物品的流動都有著不同的流動路線和存放地點且必須符合單向流程的原則。

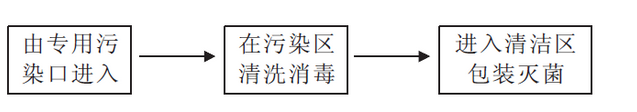

（1）污染物品流線：

（2）清潔物品流線：

（3）清潔敷料流線：

（4）無菌物品流線：

（5）推車流線：
供應室推車的清洗消毒及存放有單獨的處所，其流程較簡單且與物品流程相平行，它的兩端與收件室和發件室分別銜接。因供應室推車設置有兩種方式，故推車流線對應有兩種方式。

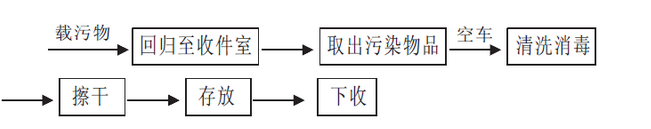

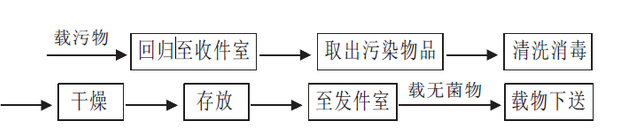

①同一推車既收件又發件

②分收物推車和發物推車兩種專用推車
回收車流線：

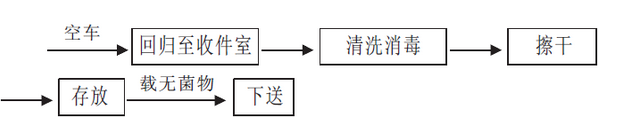

發送車流線：

第一種方式優點在于收件、發件為同一推車，節省了推車的配置，但若收件后推車清洗、消毒不徹底，用其載物發件，存在交叉污染的可能性。而第二種方式使用專車專收、專車專送。回收車每次用后清洗、消毒，不進入其它區域，不存在污染物品與無菌物品交叉的可能性，在推車方面杜絕了交叉污染的發生。
（6）一次性物品流線
隨著醫院一次性物品的廣泛使用，一次性物品的處理成為不容忽視的環節。根據各醫院設置不同，一次性物品流線走向可歸納為以下三種方式：

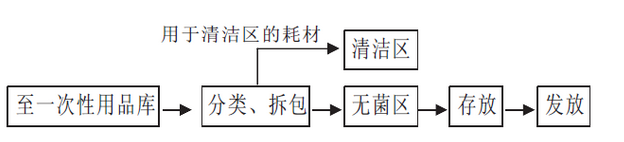

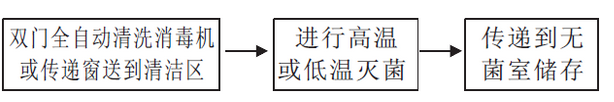

①通過傳遞窗傳遞到無菌區然后發放：

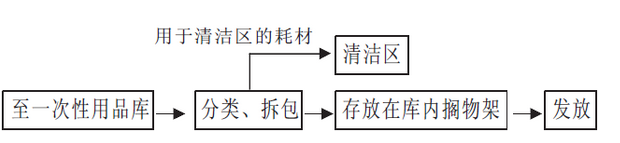

②分類、拆包后直接發放：

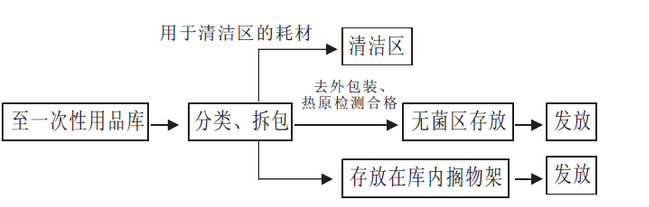

③分類、拆包后分兩路線：

第一種方式物品流線比第二種方式多幾道工序，增加了工作人員的工作量。第二種方式因其流程簡單，故目前醫院常采用。但對于去掉外包裝的物品放置在一次物品庫中，該方式存在被污染的可能性。第三種方式雖然較前兩種方式繁瑣，但從污染控制的角度考慮，該方式優于前兩種方式。
5、結論
（1）中心供應室雙走廊型與單走廊型相比，雙走廊型在污染控制方面更有效。
（2）在對若干中心供應室現場調研的基礎上，總結出了推車流線方式及一次性物品流線方式，并對各方式進行了評價。
（3）醫院可根據實際情況，確定合理的中心供應室布局。只要內部平面和通道形式符合功能流程短捷和潔污分明的原則，都是可行的，沒有必要一定套用某種布局模式。
