復合CT手術室的布局及探討
2021-08-24 瀏覽次數：308
1、復合CT手術室一般采用兩種布局：
（1）除需要一般手術室布置平面及配備輔助設施外，還應配備CT設備機房、設備間、操作間等。建議手術室的尺寸為8.5m*6m，操作間尺寸為5.5m*3m,設備間尺寸為2.5m*2.5m。
（2）CT設備放在手術室中，不需要CT設備機房，但是手術室尺寸更大，一般在11m*6m左右。由于設備的要求，手術室頂高度應保持在2.7～3.5m之間。
2、復合CT手術室的建設要求：
（1）承重要求：復合CT設備重量為2900kg左右，地面要求樓板必須有相應的承重能力，可以承載設備的負荷。這就要求在建設手術室前考慮地面的做法、降板等措施良好的利用，避免出現后續不必要的麻煩。
（2）設備防護要求：復合CT手術室墻面、地面、頂層必須采用良好的防輻射措施、復合CT設備，防護等級一般為3～4個鉛當量，具體防護等級應根據手術室房間面積、樓板厚度以及設備的具體參數而定。手術間的墻面一般采用鉛皮、硫酸鋇進行防護，地面頂層一般通過硫酸鋇水泥進行防護。墻面防護時應注意固定防護材料的節點必須采取相應措施，避免射線泄露。
（3）電動門防護要求：復合CT手術室采用氣密封鉛防護感應推拉門。門體防護當量必須與手術室的六面防護等級一致，并且具有氣密封功能，保證手術室的壓力梯度。
（4）配電要求：復合CT設備要求專線供電，電源供電制式為TN-S,電壓400V，最大偏差不得超過±10%；頻率50Hz，最大偏差不得超過±5Hz。相間電壓間的最大偏差不得超過最小相電壓的2%。推薦使用專用獨立電源變壓器。電源變壓器至CT機之間最好拉設專用獨立電力電纜。
（5）空調要求：

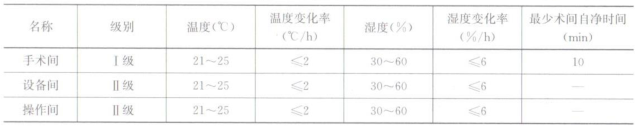

①一般CT手術室是不需要凈化空調的，但是復合CT是手術聯系在一起的，因此，復合CT手術室需要凈化空調。由于復合CT手術室主要擔負神經外科手術，根據規范要求，手術室凈化級別為Ⅰ級，其余潔凈輔助用房則均按照《醫院潔凈手術部建筑技術規范》GB 50333-2013的要求進行設計。見下表：
②送回風口及氣流組織：《醫院潔凈手術部建筑技術規范》GB 50333-2013中規定Ⅰ級潔凈手術室的送風天花面積不小于2.4m*2.6m的區域。同時由于手術室面積較大，需要在送風天花外再增加送風口，在手術室長邊側設有下回風口，保證氣流組織均勻分布，以保證室內潔凈度符合設計標準。將排風口設置在移動屏蔽門側，將紊流控制在排風口范圍內。
（6）冷卻系統要求：冷卻水管通過CT設備底部沿設備支架敷設，接至手術室外，整個系統包括戶內單元、分流加熱器、戶外單元組成。
（7）復合CT手術室信息化建設：數字化手術室根據醫院現實及未來的需要整合了處理所有復雜外科手術所需要的診斷設備和監護設備以及手術設備和工具，在治療的同時可以通過影響導航和跟蹤及時診斷。
