醫療潔凈裝備工程中的電氣施工應按照GB50303《建筑電氣工程施工質量驗收規范》等相關標準規范，嚴格把控施工質量。常規電氣施工安裝包括：電線管及橋架敷設安裝、導線及電纜敷設安裝、開關及插座安裝、弱電安裝等常規電氣設備安裝。
1、開關、插座和電動門安裝
（1）開關、插座安裝，應注意安裝在手術室地面的插座、便于電動手術臺使用的地面插座應該選用防水型插座，以下為技術要點：
①安裝在同一建筑物的開關宜采用同一系列的產品。開關的通斷位置應一致。
②開關邊緣距門框的距離宜為0.15-0.25m，開關底邊距地面高度宜為1.4m。
③并列安裝的相同型號開關距地面高度應一致，高底差不應大于1mm，同一室內安裝的開關高度差不應大于5mm。
④插座底邊距地300mm。
⑤洗消、消毒、備餐等潮濕環境插座采用防水防塵插座，底邊距地1.1米安裝。在有淋浴、浴缸的衛生間內，開關、插座和其它電器應設在衛生間以外。
（2）電動門安裝
①光敏管之一體導線應穿于鋼管內。
②各控制盒、電動機固定應牢固（不得用鋁鉚釘固定）。
③光敏管安裝應緊貼板面。
④接地可靠。
⑤電動門應由就近配電箱引單獨回路供電。
2、等電位安裝
在介紹等電位安裝之前，應該先弄清一個概念，什么是等電位？等電位被稱之為等電勢，就是在同條電線內選擇兩個測試點，測試后發現兩者之間不存在電壓，那么這兩個測試點就為等電位。設置等電位后，一旦發生漏電事故，電流會被導入地下，并切斷電源，從而避免發生人體觸電事故。對手術室、搶救室、ICU、CCU等監護病房、導管造影室、腸胃鏡、內窺鏡、治療室、功能檢測室、有浴室的衛生間等應采用局部等電位聯結。為了進一步減少1類和2類場所內的電位差，應在該等場所內實施局部等電位聯結，將該場所內高度在2.5m以下的部分都納入局部等電位聯結范圍：
①PE線。
②裝置外導電部分。
③防電場干擾的屏蔽層。
④隔離變壓器一、二次繞組間的金屬屏蔽層。
⑤地板下可能有的金屬網格。
具體做法：
①在該場所內分配電箱近旁，靠近柱旁距地0.5ｍ處設置一局部等電位聯結端子板，并與柱內至少2根主筋可靠連接。
②如果該等場所建在2樓以上，則局部等電位端子板應用16mm²的銅芯線穿非金屬管或利用40*4熱鍍鋅扁鋼引至建筑物的總接地體（并應與隔離變壓器前的TN-S系統的PE線連接），將上述各部分用≥6mm²的銅芯線以放射式聯結于局部等電位端子板。
③在2類場所等電位聯結系統中，局部等電位聯結端子板與插座PE線端子、固定式設備PE線端子、裝置外可導電部分等之間的連接線和連接點的電阻總和不應大于0.2Ω，任何兩個可導電體間的電位差在10mV以下。
④2類場所內醫用IT系統的PE線是醫院內TN-S系統的ＰＥ線的延伸，IT系統和TN-S系統共用同一個保護接地的接地裝置，切勿為該等場所另設單獨的接地極和PE線，因?yàn)檫@樣設計極易在該場所內形成＞50mV的電位差，增大電擊危險。
3、自動控制系統安裝
（1）自控系統配電柜在設備層或機房最接近機組處放置，并便于維修調試人員檢修和觀察，留有合適的檢修通道，前面應留有0.8米以上的維修間距，并保證其它電氣元件安裝接線方便。
（2）配電柜用型鋼焊接作支架，表面應做防銹處理，外部四周應以鍍鋅板密封。
（3）所有進入電控柜的導線，應從電柜下部型鋼基礎處進入電控柜，禁止從電控柜頂部，側部開孔進入電控柜。便于變頻柜散熱，請注意柜體散熱孔不要被任何物體遮擋。
（4）每路導線敷設至用電設備前應通過接線盒和包塑金屬軟管作轉接，軟管長度不宜大于300mm，所有進機組的包塑金屬軟管注意做防水下垂彎處理, 以防止冷凝水順導線線管下流到相關電氣設備，發生短路事故。
（5）自控柜進出線要用扎帶等整理好，分清回路，各導線回路編號，方向應一致，標志應清晰。
（6）單股導線可直接和接線端子聯接，多股導線應做好末端處理，合適選擇導線連接頭。多芯電纜應做好護套末端處理，用熱縮管或絕緣包布處理，露出部分長度應一致，屏蔽電纜的屏蔽層的應做好單點接地。
（7）遠程控制線應避免從送風管洞處進入手術層，宜單獨設置進出管線的穿墻套管，并做好防護和嚴密封堵。
4、配電柜和配電箱安裝
技術要點如下：
（1）柜本體外觀檢查應無損傷及變形，油漆完整無損。柜內部檢查：電氣裝置及元件、絕緣瓷件齊全，無損傷、裂紋等缺陷。
（2）安裝前應核對配電箱編號是否與安裝位置相符，按設計圖紙檢查其箱號、箱內回路編號。箱門接地應采用軟銅編織線和專用接線端子。箱內接線應整齊，滿足設計要求及驗收規范（GB50303-2015）的規定。
（3）作業條件：配電箱安裝場所土建應具備內粉刷完成、門窗已裝好的基本條件。預埋橋架及預埋件均應清理好；場地具備運輸條件，保持道路平整暢通。
（4）配電箱定位：根據設計要求現場確定配電箱位置，按照箱的外形尺寸進行彈線定位。
（5）每扇柜門應具備分別用銅編織線與PE排可靠聯結。
（6）控制回路檢查：應檢查線路是否因運輸?shù)纫蛩囟擅?，并逐一進行緊固，檢查電器元件是否損壞。
（7）原則上控制線路在出廠時就進行了校驗，不應對柜內線路私自進行調整，發現問題應及時與供應商聯系。
（8）控制線校驗后，端子板每側一般一個端子壓接一根導線，最多不能超過兩根，并且應做好聯結導線的連接頭達到國標規定的技術要求。
5、初檢與周期性檢查
（1）初檢
對于0類場所的電氣系統（普通電源系統）需依據IEC60364標準規定的要求檢查。IEC 60364-6-61，2001 標準名稱 建筑物電氣裝置，第6-61部分 檢驗-初檢 對應國內標準為GB/T 16895.23-2005。

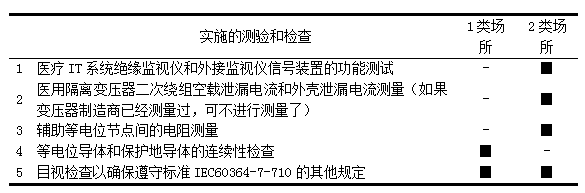

對于1和2類場所的電源系統，除了符合普通系統的檢查要求外，還必須執行下列檢查。
注：IEC60364-7-710對應國內標準為GB/T 16895.24-2005建筑物電氣裝置第7-710部分特殊裝置或場所的要求醫療場所。
