醫療潔凈裝備工程的蒸汽系統設計
2023-07-05 瀏覽次數：158
一、消毒供應中心蒸汽滅菌殺毒
潔凈區域蒸汽主要用于中心供應室的清洗消毒和滅菌器和潔凈空調的冬季加濕。中心供應常用設備包括滅菌器、清洗消毒器、自動沖洗機、清洗器。這些設備耗用蒸汽量、和工作壓力各有不同，具體如下：
滅菌器，蒸汽耗量26Kg/h～150Kg/h，工作壓力0.3MPa（耗量較大）
清洗消毒器，蒸汽耗量20Kg/h～50Kg/h，工作壓力0.5MPa

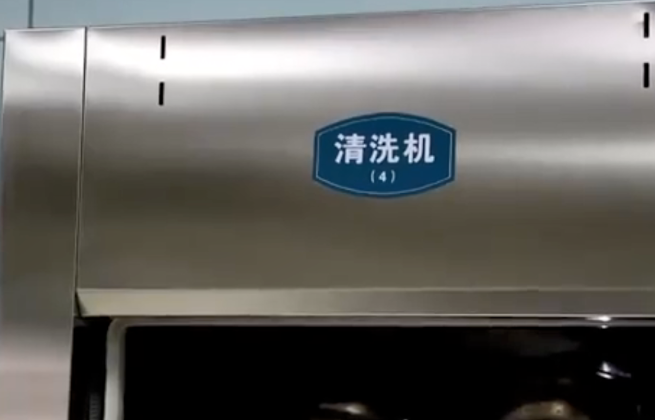

自動沖洗機，蒸汽耗量90kg/h，工作壓力0.30-0.50
清洗器蒸汽耗量50kg/h ，工作壓力0.30-0.50。

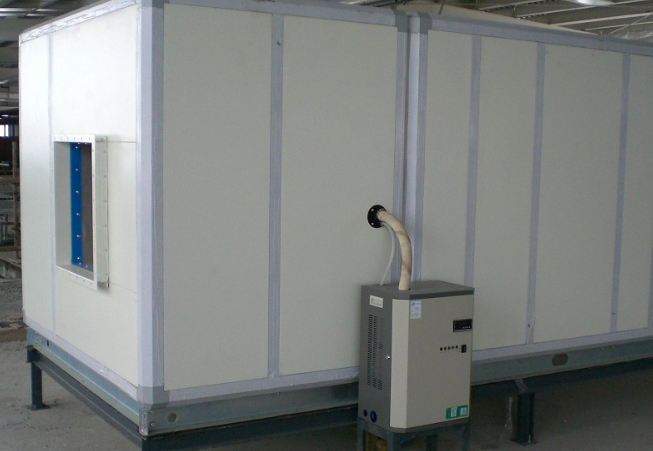

二、干蒸汽為潔凈空調機組首選

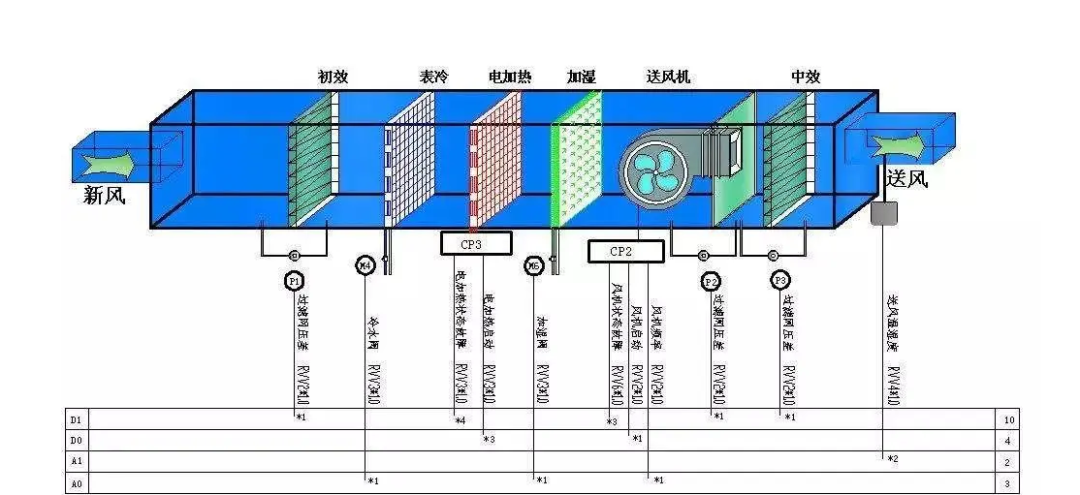

潔凈空調應采用干蒸汽加濕器。蒸汽加濕分為直接蒸汽加濕和間接蒸汽加濕。在條件允許時,優先采用間接蒸汽加濕器。
潔凈空調應采用干蒸汽加濕器。蒸汽加濕分為直接蒸汽加濕和間接蒸汽加濕， 在條件允許時，優先采用間接蒸汽加濕器。潔凈空調應設置加濕器加濕，當有蒸汽源時，優先采用蒸汽加濕，否則，采用電加濕方式。
1、間接蒸汽加濕
間接式蒸汽加濕器采用一次蒸汽系統作為熱源，將去離子水加熱產生加濕用蒸汽，加濕器采用不銹鋼等材質，保證了進入空調機組內蒸汽的潔凈度好。
2、直接蒸汽加濕
直接式蒸汽加濕器采用一次蒸汽直接接入凈化空調機組。采用一次蒸汽應采取可靠措施，保證蒸汽的潔凈度。
3、電熱型加濕器
電熱型蒸汽加濕器采用電作為一次熱源，加熱加濕器用水采用去離子水，加濕器采用不銹鋼等材質，保證了進入空調機組內蒸汽的潔凈度。這種加濕器運行費較低，造價較高。
4、電極式加濕器
電極型蒸汽加濕器用水作為導電體發熱產生蒸汽，加濕用水采用軟化水，加濕器采用不銹鋼等材質，保證了進入空調機組內蒸汽的潔凈度。這種加濕器運行費較高，造價較低。
三、蒸汽滅菌的注意事項
蒸汽系統組應應采取減壓、疏水和計量設備滿足消毒設備的要求。
1、蒸汽壓力設置
高壓滅菌器的用氣壓力一般為0.4MPa，加濕蒸汽氣壓力一般為0.2MPa，當蒸汽源供給的壓力超過要求時，應分別設置減壓裝置。減壓閥組的位置在接入設備之前，如果設備的用汽壓力相同，可以統一減壓。減壓閥組包括過濾器、減壓閥、旁通閥、安全閥等。
2、疏水閥的設置
當蒸汽不回收冷凝水時,在立管最低處、水平管道最低處、管道改變標高的最低處以及接入設備之前均應設置啟動疏水閥組。記住了哦，都是在最低處。當采用蒸汽作為熱源時，在管道上疏水要求與啟動疏水相同,在加熱設備出口，接入凝結水管之前應設置疏水閥組，設備出口應設疏水閥組。疏水閥的選擇一般采用機械型的倒吊桶式疏水器，建議疏水器內置過濾器。
四、計量要求
應按照不同使用功能分別設置蒸汽計量裝置，計量表應帶遠傳和記憶功能，蒸汽流量計一般選擇渦街流量計。
