PCR實驗室建設規范及裝修要求
2022-08-03 瀏覽次數:213

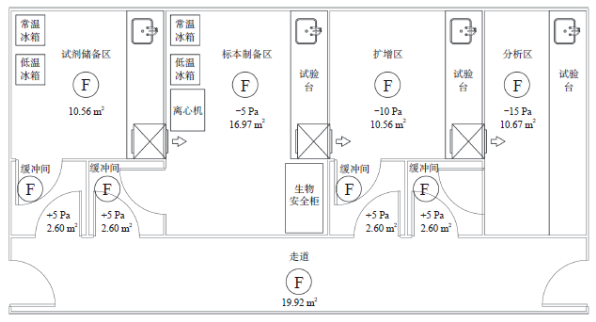

一、PCR實驗室布局
原則上分為四個區域:試劑準備區、樣品制備區、擴增區和擴增產物分析區。
PCR實驗室原則上為試劑準備區、樣品制備區、擴增區和擴增產物分析區四個單獨的工作區域并設有專用走廊,各工作區域應設緩沖間,工作區與緩沖間宜安裝連鎖裝置。不同功能的工作區應是分隔獨立的,各工作區有明顯的標志,不能直通,如果緊密相連,需安裝物品傳遞窗。
PCR實驗室區域的設置并不是一成不變的,以下幾種情況需要說明:
1.如果樣本在擴增之前需要粉碎處理,則需要增加一個區域用于樣品的粉碎。
2.如果采用實時熒光PCR法,則擴增區和分析區可以合并為一個區。
3.如果采用全自動化PCR分析儀,則標本制備區、擴增區和分析區可以合并為一個區。
前兩區為擴增前區,后兩區為擴增后區,擴增前區與擴增后區應嚴格分開。實驗材料、試劑、記錄紙、筆、清潔材料等,只能從擴增前區流向擴增后區,即從試劑準備區、樣品制備區到擴增區和擴增產物分析區,不得逆向流動。實驗室的氣流也應從擴增前區流向擴增后區,不得逆向流動。各工作區頂部應安裝紫外燈,紫外燈的波長為254nm,每20㎡一支40W的紫外燈。
二、實驗室各區功能及主要設備
原則上的四大區域注意正壓負壓的控制。
1.試劑準備區:主要進行試劑的制備、分裝和主反應混合液的制備。試劑和用于樣品制作的材料應直接運送至該區,不得經過其它區域。試劑原材料必須貯存在本區內,并在本區內制備成所需的試劑。本區主要設備有天平、冰箱、離心機、加樣器、振蕩器等。對于氣流壓力的控制,本區并沒有嚴格的要求。
2.樣品制備區:主要進行樣品的保存、核酸(RNA、DNA)提取、貯存及其加入至擴增反應管和測定DNA的合成。本區主要設備有冰箱、生物安全柜、離心機、加樣器、振蕩器、恒溫水浴等。本區的壓力梯度要求為:相對于鄰近區域?yàn)檎龎?,以避免從鄰近區進入本區的氣溶膠污染。
3.擴增區:該區域的功能是DNA擴增和擴增片段的測定。此外,反應混合液(來自試劑貯存和制備區)制備成反應混合液和已制備的DNA模板(來自標本制備區)的加入等也可在本區內進行。對于氣流壓力的控制,相對于鄰近區域?yàn)樨?fù)壓,以避免氣溶膠從本區漏出。為避免氣溶膠所致的污染,應盡量減少在本區內不必要的走動。個別操作如加樣等應在超凈臺內進行。該區域的設備主要是核酸擴增熱循環儀、加樣器、超凈臺等。其中熱循環儀的電源應專用,并配備一個穩壓電源或UPS,以防止由于電壓的波動對擴增測定的影響主要進行DNA擴增。本區的壓力梯度要求為:相對于鄰近區域?yàn)樨?fù)壓,以避免氣溶膠從本區漏出。
4.擴增產物分析區:擴增產物的測定。本區主要設備有酶標儀、洗板機、加樣器和水浴箱等。本區的壓力梯度的要求為:相對于鄰近區域?yàn)樨?fù)壓,以避免擴增產物從本區擴散至其它區域。
三、PCR實驗室通風系統及壓力控制
四大區域應形成單向流線、宜采用全送全排。各區域之間應具備單向的實驗工藝流、物流、人流與氣流,形成單向流程的保護屏障,避免實驗之間的相互干擾,防止氣溶膠擴散對實驗過程造成污染。PCR實驗室并沒有嚴格的凈化要求,但是為避免各個實驗區域交叉污染的可能性,宜采用全送全排的氣流組織形式,嚴格控制送、排風的比例以保證各實驗區壓力要求。另外,PCR實驗室內通常有生物安全柜、通風柜等生產設備,這類設備排風量大且使用時間有間隔性,并不與空調系統運行時間一致,這就導致有這些設備的房間在設備啟停的時候很容易失壓,原本正常的壓力梯度瞬間就破壞了。這正是PCR實驗室空調系統設計的難點所在。
四、PCR實驗室裝飾
材料要求:實驗室圍護結構應牢固、氣密性好。所有陰陽角宜采用圓弧過渡,墻體內壁光潔、不積塵、耐腐蝕、易清洗消毒。地面使用PVC卷材或環氧樹脂自流坪,材料應滿足無縫隙、無滲漏、光潔、耐腐蝕的要求。
五、PCR實驗室注意事項
樣品制備區空間要大些。
1.幾個區域的大小設置情況,試劑準備區、擴增區、擴增產物分析區,空間可以相對小一些,樣品制備區要放置生物安全柜和低溫冰箱,空間應大一些。
2.試劑準備區、樣品制備區設緊急洗眼器,以保證操作人員的安全。
3.PCR實驗室沒有嚴格的凈化要求,可以根據使用情況和資金的投入選擇。
