潔凈手術部冷熱源怎么設計更節能?
2024-03-12 瀏覽次數:60
一、熱泵的本質--轉移熱量
醫院全年供熱量大,大體量醫院需冬季供冷的用能特點,為實現一臺熱泵同時供熱供冷創造了條件,十分方便地使整個醫院實現四管制空調,提高了醫療環境控制質量,尤其是我國東部地區過渡季節。如果兩側不平衡,不平衡一端必須即刻向外排熱(冷)以隨時保持兩側平衡(這需要重視)。這就要求必須改變過去傳統設計方法,由各個專業相對獨立為特定功能科室進行設計,轉變成綜合各個專業以整幢大樓為控制目標進行設計,計算各種功能科室(部)的用冷用熱量,規劃整個大樓用能,創造條件均衡冷量與熱量,以達到最佳節能效果。在國內外醫院已有不少的成功的案例,節能量十分可觀。
二、選擇何種冷熱源能顯著降低能耗?
由于目前我國大多手術部體量較大,又常設外走廊,手術室處于空調區內,特別是在過渡季節,室外溫度降低,室內冷負荷減小, 人員濕負荷不變的情況下,熱濕比下降,為了保證送風溫度和濕度,空氣需先進行冷卻降溫除濕, 再進行等濕加熱,整個過程同時需要冷量和熱量。所以可以考慮采用四管制系統。傳統方式制冷和制熱分別來自獨立冷熱源,需消耗能源。而多功能熱泵機組能夠在蒸發器獲得冷水的同時,從熱回收器獲得冷凝熱加熱熱水,不平衡部分通過輔助換熱器排放,從而實現同時制冷和制熱,而只需輸入一份能源,便同時獲取冷量和熱量,大大降低了能耗。因此過渡季采用多功能熱泵,可以顯著減低能耗,減少排放。為一份能源兩份利用,可以考慮多功能熱回收熱泵形式,總之應綜合考慮整個手術部的全部冷負荷和熱負荷(包括空調系統再加熱量,洗浴、刷手以及消毒清洗的熱水用量),選擇合適的冷熱源,才能有效節能。
三、四管制多功能冷熱水熱泵機組的應用
首先來說明一下什么是四管制?四管制:兩根供水管+兩根回水管=四管。
四管制多功能冷熱水熱泵機組的工作原理是冷熱量的回收和綜合利用,與普通熱回收熱泵的差別,是由壓縮機、冷凝器、蒸發器、可變功能換熱器等組成,采用了兩個獨立回路的四管制水系統,并在一年四季可實現五種運行模式(區別于熱泵熱回收機組)∶①單制冷②單制熱③制冷+制熱(設備自動平衡冷熱量)④空調制熱加熱回收器制熱水(部分或分時)⑤熱回收器單獨制熱水。

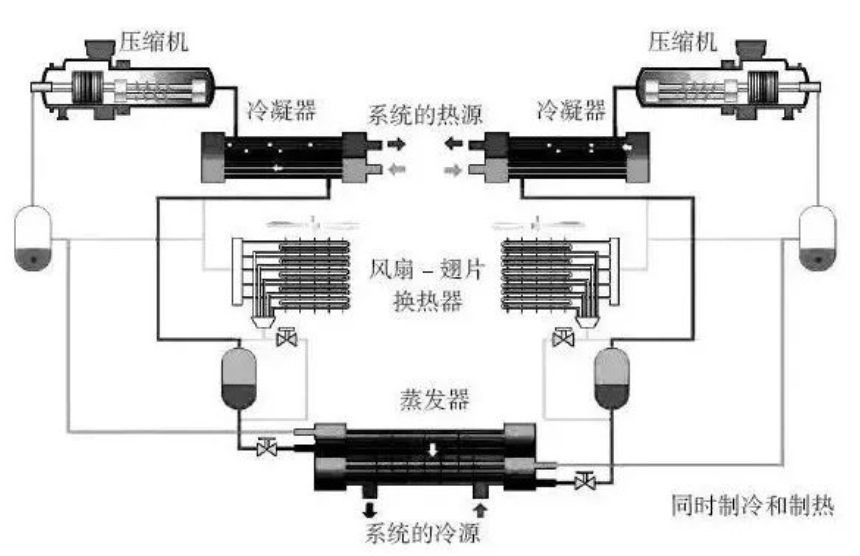

在潔凈手術部冷熱源四管制設計中,機組殼管式蒸發器生產冷凍水,作為系統的冷源,殼管式冷凝器生產熱水,作為系統的熱源,可變功能的翅片換熱器既可作蒸發器也可作冷凝器,并根據系統需要可實現蒸發器功能和冷凝器功能之間進行切換,以維持冷熱量的平衡調節。機組的工作原理如圖所示。
這樣四管制冷熱水熱泵機組可代替鍋爐(或電加熱)+冷水機組模式,實現一機多功能使用,同時滿足潔凈空調箱冷凍去濕、再加熱的要求,達到潔凈手術室溫濕度的控制要求,實現節能的目的。四管制冷熱水熱泵機一般會在工廠內完成裝配,充注冷媒和檢測,現場只需要連接兩根冷凍水進出管和兩根熱水進出管,系統簡單方便。機組控制板上分別設定冷熱水溫度、微電腦智能控制,冷量和熱量能實現10%-100%的無級調節。綜合能效比一般可達到8甚至更高。
