壓差測定常用儀表
2020-02-26 瀏覽次數:479
不同級別潔凈室、潔凈室與非潔凈區之間都要保持一定的微壓差,以避免或減少通過開口或縫隙造成的污染擴散。普通潔凈室不同級別逐級之間、潔凈室與非潔凈區之間的微壓差一般為5~10Pa,而某些生物潔凈室為防止有害物或病毒向外擴散,其進入通路的各個房間之間的負壓差需要維持-30~-10Pa。根據國家標準GB 19489-2004《實驗室、生物安全通用要求》的規定:相對于大氣壓污染區為-40Pa;根據國家標準GB 50346-2004《生物安全實驗室建筑技術規范》的規定:與室外方向上相鄰相通房間的最小負壓差為-10Pa。
判定各相鄰房間是否滿足所需靜壓差的要求,需要使用一些測定微壓差的儀表。
在空調凈化系統中,一般設有粗、中及高效空氣過濾器。這些過濾器裝置隨積塵量增加,在維持系統風量不變的情況下,風阻將逐漸增大。各種空氣過濾器在其額定風量下,都有其各自合理的終阻力。空氣過濾器的風阻達到終阻力時,意味著該空氣過濾器不宜再繼續使用,應予更換。因此,在各級空氣過濾器處應配置微壓差計并與過濾器前后的靜壓引出管相連,以便隨時監測氣流流過空氣過濾器的壓力降。有些微壓差計還備有可調節壓差設定的報警標定值,以便超出規定壓差時輸出報警信號。
1、斜管壓差計
斜管壓差計由于其斜管傾斜角度ɑ的可調性,它在ɑ角較小時,微小壓差在斜管上就對應某較長的ι值。壓差的微小變化,都能從ι值的變化靈敏的辨認,因此常用于測定微壓差。
無論是潔凈室間的正或負壓差,或是空氣流過空氣過濾器的壓力降,都可選定不同ɑ角的斜管壓力計,以適應其壓降變化范圍。根據相鄰房間的氣流流向或壓差,將相鄰房間的靜壓分別接到容器及斜管的氣壓引入口,用以測定壓差;或分別在過濾器前和后的側壁開微孔,并將其靜壓力引往斜管壓力計的容器和斜管引入口,以測定空氣過濾器前后的壓力降或流動阻力。
2、曲管壓差計

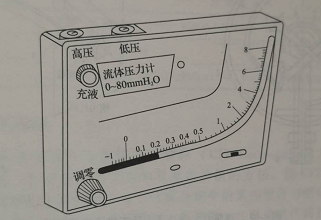

曲管壓差計是一種既簡單而壓差測值適應范圍又相對較寬的液體微壓計,如下圖所示:
利用液體管的曲率變化替代斜管壓差計的傾角變化,以便于在較寬的范圍內測定微壓差,構造較為簡單。當測定的微壓差較小時,恰處于曲管斜率較小的直管段。隨著被測壓差的增大,被測值顯示在曲率變化的彎曲管段。被測壓差更大時,被測值將顯示在斜率很大的直管段上。常將它掛在潔凈室墻上或空氣處理機組靠近空氣過濾器的外壁上,以監測潔凈室內外或空氣過濾器前后的靜壓差。
3、彈簧管、彈簧片或膜片壓力計

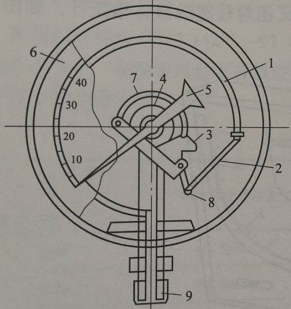

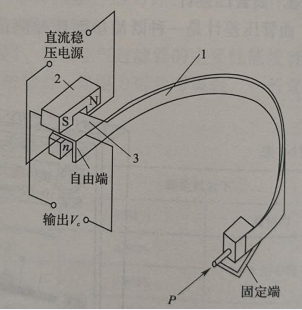

彈簧片或膜片壓力計屬于機械式壓差計。因存在壓差使彈簧管、彈簧片變形或膜片位移,根據其變形量、位移量與所測壓力差存在的函數關系為原理制成,通過杠桿機構將變形量傳遞給指針,或通過磁性變化將膜片位移傳遞給指針,以指示壓差量。下面兩圖分別為彈簧管、彈簧片壓力計工作原理示意圖:
彈簧管、彈簧片或膜片壓力計常見的類別如下所列:
(1)彈簧管壓力計
彈簧管壓力計有單圈和多圈之分,單圈彈簧管壓力計多是指示型的,可以附有觸點裝置;多圈彈簧管壓力計,彈簧管端移動角度較大,故靈敏度有所提高,并可制成自動記錄型和遠距離傳送型。
選擇壓力表時,除特別注明外,被測壓力的最大值宜為選用壓力表滿刻度的2/3(脈動負載時取1/2),且不應小于1/3;儀表應垂直安裝,安裝處和測點處應處于同一高度,且距離應盡量縮短,通常不宜超過50m。
(2)膜片壓力計
膜片壓力計用金屬膜片作為彈性元件,因此所測量壓力不高。儀表安裝位置與測量點的距離越近越好,一般不宜超過50m。儀表應安裝在室內,環境溫度應在-40~+60℃范圍內,相對濕度不宜大于80%。儀表使用時環境溫度如果偏離標準環境溫度(+20±5℃),則應考慮溫度附加誤差。
儀表必須垂直安裝,并力求和測量點位于同一水平面上,如果相差過大,則必須考慮附加誤差。測量正壓時,一般不應超過測量上限值的3/4,如測量變動負荷則不應超過測量上限值的2/3。測量真空時,可用全部測量范圍。
目前常用的微壓表,其量程分為0~60Pa、0~125Pa、0~500Pa、-60~60Pa等多種規格。

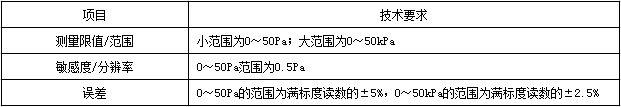

對于這類機械式壓差計,ISO 14644-3給出的技術要求如下表所列:
(3)電子微壓計
常見的電子微壓計與上述膜片式壓力計相同之處在于,同樣是依據膜片在兩側不同壓力作用下所形成的位移量來反映膜片兩側的壓力表;不同之處在于它不是依據機械方式,而是依靠測定膜片位移而產生的靜電電容或電阻的變化量來反映所測壓差的大小。

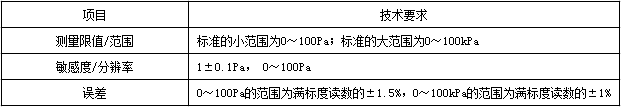

ISO 14644-3對于電子式微壓計的技術要求如下表所列:
