生物安全柜的構造及工作原理
2020-03-26 瀏覽次數:518
一、定義
生物安全柜是生物安全實驗室中用于一級隔離,即一級屏障的一種專用裝置,可實現操作對象和操作者之間的物理隔離,以達到兩者均能獲得保護的目的。
二、構造特點及關注要點
1、構造特點
(1)柜體材料。所有柜體和裝飾材料均要有足夠的強度和防消毒劑侵蝕的能力,至少操作臺面要使用不銹鋼材料。前窗要用多層組合玻璃、強化玻璃和強化塑料,其厚度不應小于5mm,操作區內不能用突出的螺釘。
(2)清掃和滅菌的考慮。對于有可能被液體及飛沫等污染的表面,要能用工具予以清除。在構造上,還要使得不移動柜體時可以用甲醛氣體滅菌。這時,操作面開口和排風口要用金屬板、乙烯塑料和黏膠帶等加以密封。
(3)拐角的做法。安全柜兩平面交接處的內側角曲率半徑要大于3.2mm,三平面交接處的內側角曲率半徑要大于6.4mm,呈圓滑的形狀。
(4)焊接。焊縫必須平滑。
(5)送風機。當過濾器的阻力上升了50%時,如果沒有自控,風量減少的比例不得超過10%,應按此要求選用風機。
(6)電氣部件及導線。操作區的萬能插座要用防水埋入型。照明燈、插座、開關等要安裝在污染區之外,便于維修。照明燈、滅菌燈不要使其能同時開關。穿過導線的地方要有密封標志。
(7)壓差計。包括:指示高效過濾器阻力的壓差計;指示柜內負壓程度的壓差計。
(8)煤氣及真空管道。煤氣和真空管道連接于操作區側面中間部位,管嘴要用膠管連接。
(9)安裝。安全柜底部與地面之間留有不低于80mm的空隙,以便于清掃污染物,或者柜體緊貼地面并且密封。
2、關注要點
(1)高效過濾器。過濾效率和使用壽命達到標準要求,安裝后的檢漏達到要求。
(2)柜體的氣密性。這是關系到生物安全柜是否安全的大問題。
(3)負壓保護。柜體為雙層結構,兩側壁、背部底部為負壓,可以減少泄漏引起的危險,這同樣涉及安全問題。
(4)優良的氣流組織。包括開口處的風速,工作區的單向流風速及其均勻性。
(5)優良的風機。
(6)必不可少的報警系統。包括低風速報警、前窗位置不正確報警、高效過濾器超負荷報警。
(7)前窗口的風速。過低的風速將會危及操作者的安全。

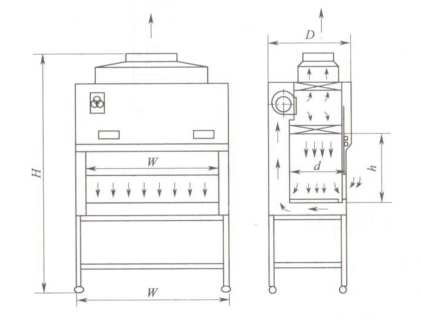

三、工作原理
風機送入高效空氣過濾器靜壓箱的氣流分成兩部分:一部分經高效過濾器排出柜外,保證排出的空氣是無菌無塵的,不會污染室外環境;另一部分經另一高效過濾器過濾,送入生物安全柜工作區,在到達工作人員呼吸區域前被俘獲,與補充的新風一起經預過濾器后進入風機箱,再由風機送入高效過濾器靜壓箱,如此周而復始的工作,使得工作人員、工作對象和環境三者均能得到很好保護。排出的空氣由進入工作區前的新風補充,在數量上兩者是相等的。
